Vetrate Panoramiche  - Ve.Pa.

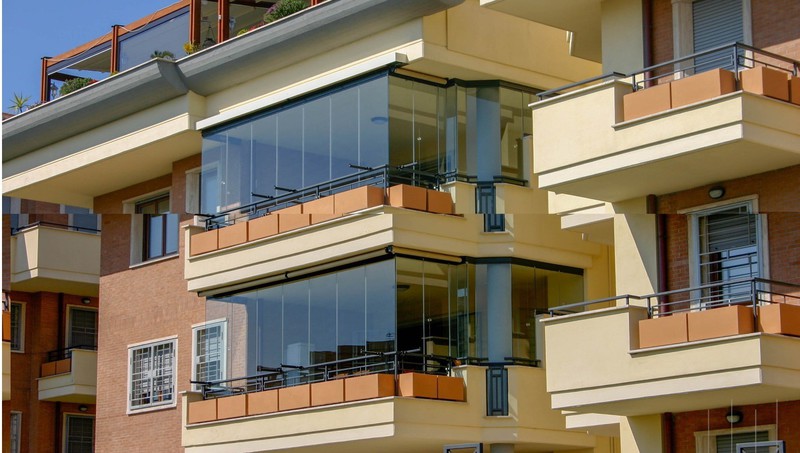

Le vetrate scorrevoli sono un complesso di profili e guide in alluminio che vanno a contornare una parete totalmente in vetro. Nascono principalmente come vetrate frangivento, ma con il tempo e con varie migliorie, hanno poi assunto varie funzioni come quella di schermatura alle intemperie, giardini d'inverno, vetrate per balconi, divisori interni, pareti frangivento per terrazze, pareti tutto vetro apribili per gallerie commerciali, bar, ristoranti, case, verande e pergole.



Le nostre vetrate uniscono la protezione di un tradizionale infisso e la trasparenza di una schermatura tutto vetro.Offriamo una gamma di sistemi di vetrate scorrevoli e pieghevoli senza profili verticali, versatili e di facile installazione, perfette per l'interno e/o l'esterno della casa completamente apribili e vivibili tutto l'anno.Le vetrate scorrevoli e le vetrate pieghevoli trovano applicazione in ogni tipo di ambiente quali:giardini d'inverno, balconi, divisori interni, terrazze, gallerie commerciali, bar, ristoranti, verande, pergole.Completamente apribili d'estate, chiuse ed accoglienti d'inverno, proteggono la casa dal maltempo e da fastidiosi rumori.



QUASI INVISIBILI DALL'ESTERNO!

Totale trasparenza grazie all'assenza di profili verticali e l'utilizzo di guarnizioni trasparenti protette UV, rendono le nostre vetrate scorrevoli e vetrate pieghevoli un prodotto d'impatto architettonico ridotto senza alterare l'aspetto esteriore del fabbricato.



I sistemi di vetrate panoramiche si possono suddividere in:



VETRATE A PACCHETTO mod.BASIC e mod.UP

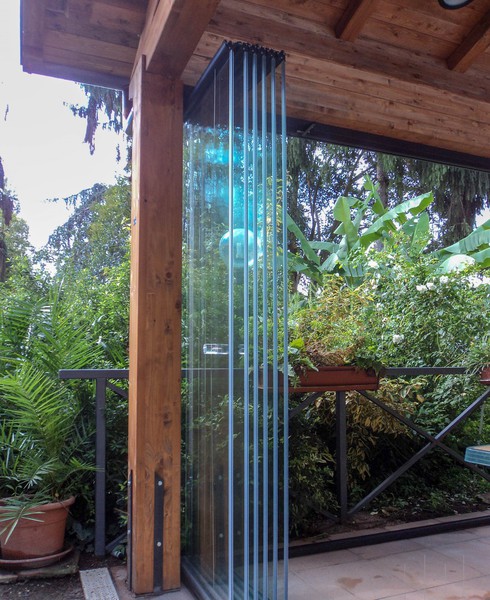

Trattasi di vetrate scorrevoli a pacchetto quando le ante che compongono la vetrata vanno a scorrere singolarmente fino ad impacchettarsi a ridosso dell'anta principale posta su un lato della vetrata scorrevole stessa, andando ad agire quindi come porte a battente completamente in vetro e creando un pacchetto laterale dall'ingombro ridotto. Le vetrate scorrevoli a pacchetto possono essere configurate con tutto il peso che va a gravare sulla parte superiore della struttura (mod..UP)Le vetrate scorrevoli a pacchetto in configurazione UP, quindi con il peso che grava sulla parte superiore, sono la tipologia di vetrate scorrevoli più comune ed utilizzata, in quanto trova applicazione praticamente in tutte le situazione in cui la struttura è in grado di sorreggere il peso della vetrata. Il principale utilizzo è per la chiusura di balconi, verande, chiusure curvilinee ( vetrate scorrevoli curve ) , portici e simili.

In alternativa si ha l'opzione di avere tutto il peso della vetrata scorrevole poggiato sul pavimento. (mod.BASIC)

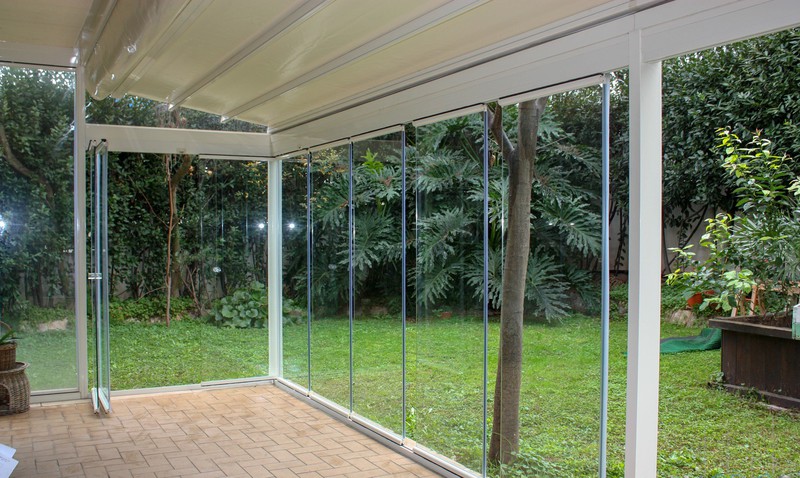

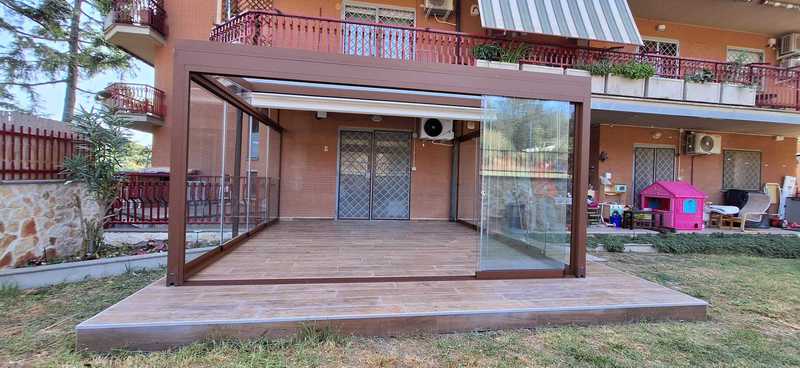

Le vetrate scorrevoli a pacchetto con configurazione BASIC, cioè con il peso appoggiato a pavimento, trovano lo stesso campo d'applicazione dei sistemi con scarico superiore con l'aggiunta di essere particolarmente adatti ad essere installati su strutture poco resistenti e non adatti a sostenere il peso di una vetrata scorrevole per questo trovano un vasto utilizzo come vetrate per pergotende e pergole bioclimatiche.

(quest'ultima consigliata per pergotende e pergole bioclimatiche)





VETRATE IN LINEA mod.LINEAR

Con vetrate in Linea indichiamo quella categoria di vetrate con ante tutto vetro a scorrimento in parallelo collegate tra loro e con movimentazione di apertura e chiusura più rapide in assoluto. Lo scorrimento su doppi carrelli registrabili in acciaio inox e lo scarico del peso delle ante unicamente sulla guida inferiore consentono di installare queste vetrate su ogni tipo di struttura.Unendo lo scarico del peso a pavimento e la velocissima movimentazione delle ante, le vetrate scorrevoli in parallelo Linear trovano applicazione su qualsiasi struttura leggera come pergotende,pergole bioclimatiche,giardini d'inverno, porticati, pergole, gazebi e come chiusure commerciale.

(consigliata per pergotende e pergole bioclimatiche)





VETRATE PIEGHEVOLI A LIBRO mod.SLIDE

Le vetrate pieghevoli a libro rientrano sempre nella categoria delle vetrate scorrevoli, ma a differenza delle prime descritte, queste presentano delle ante incernierate tra loro ed unite quindi in vari moduli con il vantaggio di una movimentazione più pratica e veloce. Non si ha inoltre l'obbligo di un pacchetto laterale come porte a battente in quanto, i vari moduli possono ripiegarsi su se stessi ed essere posizionati in qualsiasi punto della vetrata.

Le vetrate pieghevoli a libro (SLIDE) vengono utilizzate qualora si voglia una vetrata scorrevole con movimentazioni di apertura e chiusura ancora più rapide, oppure nel caso in cui si necessiti di un pacchetto di ante non per forza vincolato lateralmente come porta a battente. Trova un vasto campo d'applicazione come chiusure per ristoranti, bar, edifici pubblici, gallerie commerciali o anche come divisori interni, sopratutto nella configurazione Bilanciata che permette di avere delle vetrate pieghevoli con assenza di guide a pavimento.



I sistemi di vetrate panoramiche condividono lo scopo di offrire la massima visibilità e trasparenza, inoltre essendo a tutti gli effetti delle barriere frangivento in vetro proteggono anche da smog, polvere e agenti atmosferici. A seconda poi dell'esigenza e gusti dell'utilizzatore viene scelto quale tipo di sistema utilizzare per schermare l'ambiente.











Vetrata ad impacchettamento mod.BASIC e mod.UP

consigliata per PERGOTENDE e PERGOLE BIOCLIMATICHE (solo nella versione con scarico del peso a pavimento)


Il sistema BASIC è uno dei più classici sistemi di vetrate scorrevoli ed impacchettabili, le ante scorrono singolarmente, una a una, su tutta la lunghezza della vetrata andando poi ad impacchettarsi lateralmente , questo sistema offre la possibilità di installare una vetrata scorrevole su qualsiasi struttura che non abbia le caratteristiche necessarie al sostegno dei pesi .Con questa soluzione la parte superiore della struttura svolge solo la funzione di tenere in asse la vetrata scorrevole e quindi non assolve nessun dovere strutturale non essendo soggetta a carichi gravosi.Queste vetrate scorrevoli ed impacchettabili allo stesso tempo consentono un'installazione senza ulteriori adattamenti della struttura ospitante.E’ possibile avere varie configurazioni sulla movimentazione e sull'apertura delle ante,inoltre queste possono essere dotate di serratura in acciaio Inox per permettere l’accesso sia dall'interno che dall'esterno delle ante.Le vetrate scorrevoli ed impacchettabili modello Basic, sono un classico esempio di vetrate adatte e consigliate per essere installate su pergotende o pergole bioclimatiche. Queste presentano una configurazione tale da scaricare tutto il peso sul pavimento, pertanto non ci sarà nulla a gravare sulla parte superiore della struttura.Queste vetrate danno modo di chiudere qualsiasi struttura abbellendola e trasformandola in uno spazio vivibile in tutte le stagioni rimanendo al contempo totalmente apribilI e trasparentI (vetrate panoramiche).Chiudendo la vostra pergotenda o pergola bioclimatica con le nostre vetrate scorrevoli ed impacchettabili in configurazione mod.Basic creerete un nuovo ambiente protetto dalle intemperie e dagli sbalzi termici, lasciandolo completamente apribile e al contempo funzionale.

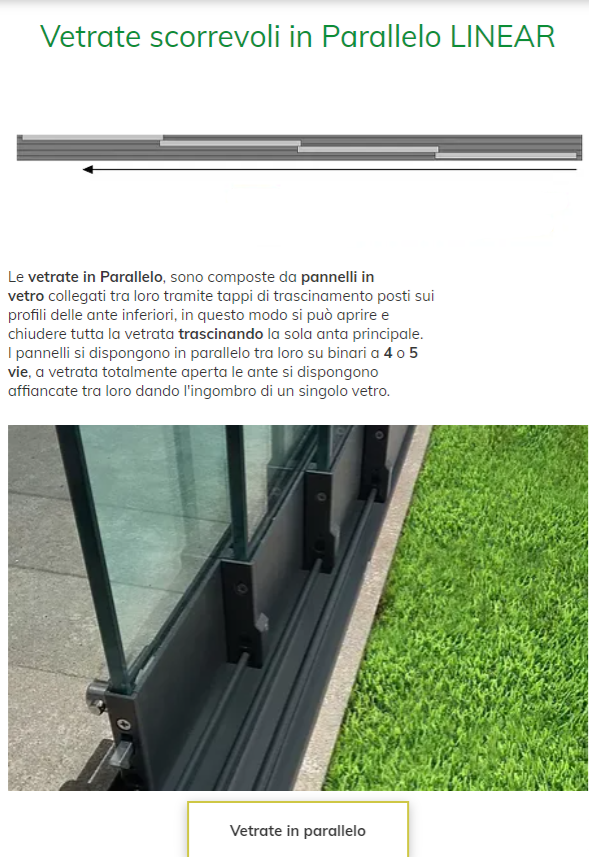

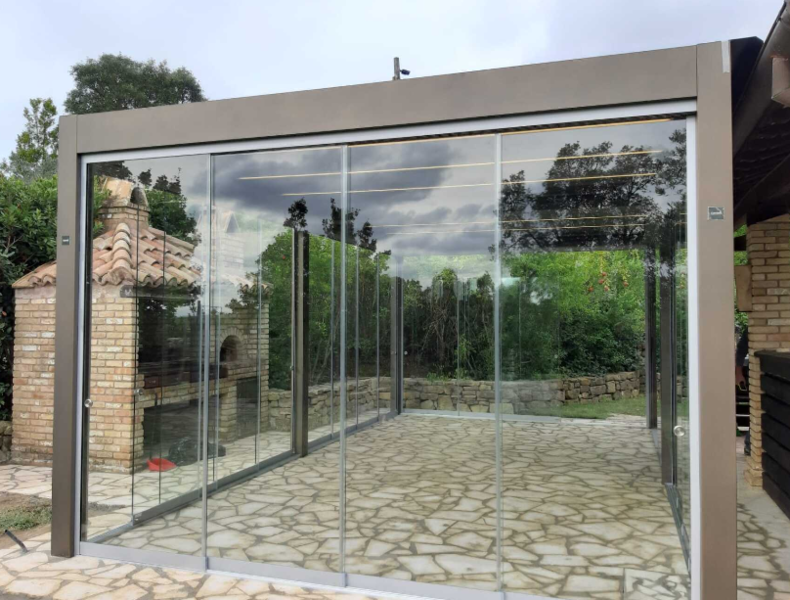

Vetrata scorrevole mod.LINEAR con scarico del peso a pavimento

consigliata per PERGOTENDE e PERGOLE BIOCLIMATICHE


IIl sistema LINEAR consiste in ante tutto vetro (con larghezze anche molto maggiori rispetto ai classici sistemi di vetrate scorrevoli o vetrate pieghevoli) che scorrono parallelamente tra di loro fino ad andare a raggrupparsi lateralmente su uno o entrambi i lati del vano nel quale sono stati installati.I profili delle ante presentano dei tappi di trascinamento configurati in maniera tale che muovendo l'anta principale si possano spostare anche le altre ante che fanno parte della vetrata scorrevole, ciò consente le movimentazioni di apertura e chiusura più veloci tra i vari sistemi di vetrate scorrevoli.

Lo scorrimento delle ante avviene su dei binari, dall'ingombro ridotto e completi di scarichi dell'acqua piovana, inoltre dei profili laterali, che inglobano la prima e l'ultima anta, ne conferiscono una maggiore ermeticità complessiva.Un'altra caratteristica importante di questo sistema di vetrate scorrevoli è la presenza di doppi carrelli di scorrimento registrabili posti sui profili inferiori di ogni anta della vetrata scorrevole, in questo modo tutto il peso delle ante non andrà a gravare sulla parte superiore della struttura ma sarà appoggiata al pavimento, consentendo di installare questa tipologia di vetrate scorrevoli su qualsiasi struttura si voglia a prescindere dalla sua resistenza strutturale (un tipico esempio è l'installazione di queste vetrate scorrevoli su strutture, quali pergotende e pergole bioclimatiche, non adatte a sorreggerne il peso).L'anta principale delle vetrate scorrevoli Linear è fornita di una vaschetta di trascinamento in acciaio inox  e di una leva di chiusura laterale azionabile manualmente, a richiesta possono prevedere anche una serratura in acciaio inox sempre sull'anta principale.









Depliant LINEAR - Panoramik.pdf
Documento Adobe Acrobat [833.9 KB]

Vetrata pieghevole mod.SLIDE con scarico del peso a soffitto


IIl sistema SLIDE è un evoluzione dei classici sistemi di vetrate scorrevoli, si tratta infatti di un sistema di vetrate pieghevoli, i vetri delle ante alloggiano in profili maggiorati volti a ospitare delle cerniere che li tengono uniti in moduli (2, 3 o 4 ante assieme).Questa conformazione nella vetrata pieghevole da alle ante una movimentazione “libretto/fisarmonica” e, a differenza delle vetrate scorrevoli a pacchetto, consente una movimentazione dei moduli di ante ancora più veloce e pratica.Con le vetrate pieghevoli SLIDE potrete quindi aprire e chiudere tutta la vetrata, anche se di grandi dimensioni, in brevissimo tempo.Un'altra differenziazione tra le vetrate pieghevoli e i più classici sistemi di vetrate scorrevoli a pacchetto sta nell'assenza del vincolo di avere un'anta d'apertura fissa lateralmente, i moduli infatti possono essere sia fissati da un lato che svincolati completamente rendendo le vetrate pieghevoli completamente modulabili e con la possibilità di avere i gruppi di ante impacchettati in qualsiasi punto del vano della vetrata pieghevole stessa senza essere costretti ad avere tutte le ante lateralmente.I gruppi di ante nelle vetrate pieghevoli possono essere a loro volta configurati in diverse modalità, su una vetrata pieghevole per esempio si possono avere più moduli con un numero diverso  di ante, ancora, si può avere un modulo di ante con funzione di porta d'accesso sia fisso che mobile in qualsiasi punto della vetrata pieghevole, oppure un'anta di apertura laterale, centrale, mobile o fissa.





Tutte le nostre vetrate scorrevoli e vetrate pieghevoli sono dotate di una doppia guida, inferiore e superiore, entrambe con profili compensatori telescopici.

NB: Per la scelta delle guide inferiori sulle vetrate scorrevoli o sulle vetrate pieghevoli è necessario verificarne la compatibilità in base alle pendenze del pavimento

(guide troppo basse potrebbero non riuscire a compensare forti dislivelli)

Questi profili compensatori telescopici sono utili a correggere i dislivelli che si presentano sui piani, sia del pavimento che del soffitto, consentendo alla vetrate panoramiche di agire su un piano perfettamente orizzontale.

Le guide inferiori, dotate di un efficace sistema di inglobamento e scarico dell'acqua, mediante dei fori posti in opportuni punti, possono anche essere configurate in diverse altezze, qualora il vano lo consenta. Passiamo da una Guida Standard con profilo compensatore e altezza di 50mm, fino ad arrivare a delle guide ribassate alte appena 23mm o addirittura 1cm.

Un'altra possibilità è quella di incassare le guide pavimento con apposite vaschette in Acciaio Inox.

In casi particolari si può adottare addirittura una guida incassata alta appena 1 millimetro!

Come ultimo caso, nelle vetrate pieghevoli a libro si può arrivare a non utilizzare la guida inferiore.

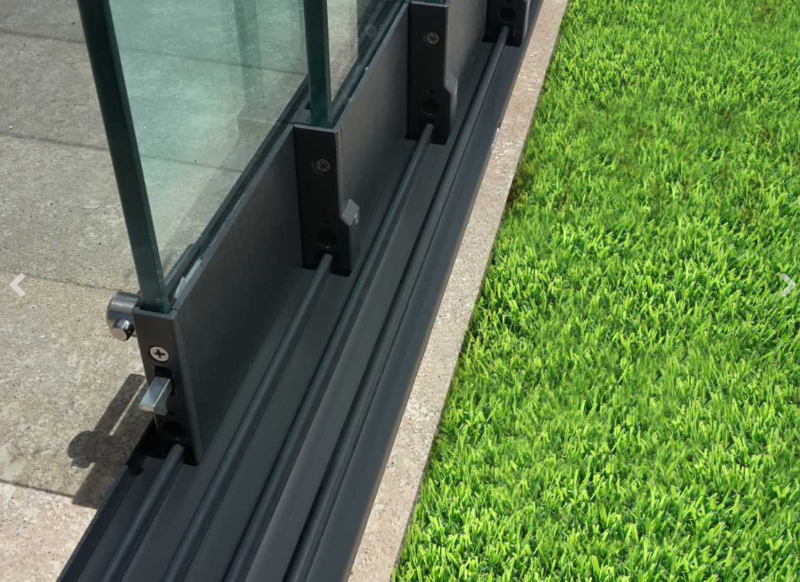

Le vetrate scorrevoli in linea scorrono su delle guide a pavimento composte da binari paralleli a quattro o cinque vie, come optional possono anche essere modificate per avere guide a due o tre vie.I profili a pavimento delle vetrate scorrevoli presentano una forma scatolata, che conferisce una maggiore rigidità e minore torsione in caso di spessoramento e calpestio, tutto a vantaggio di una più semplice installazione e di una maggiore durata nel tempo.L'altezza di queste guide è di appena 23mm, sono corredate di scarichi dell'acqua laterali e di un inclinazione verso l'esterno per far defluire al meglio l'acqua, possono inoltre, come tutte le altre vetrate panoramiche, essere incassate a pavimento.

Vetri

Montiamo, sia sulle sue vetrate scorrevoli che sulle vetrate pieghevoli, dei vetri temperati da 10 mm, inoltre offriamo la possibilità di adottare dei vetri temperati stratificati 5+5.Un vetro non temperato, o comunque stratificato (non temperato), non offre la resistenza meccanica e la resistenza agli shock  termici necessarie per essere installate su delle vetrate pieghevoli o scorrevoli tutto vetro, su questi prodotti infatti, essendo il vetro presente per buona parte del volume deve avere delle caratteristiche di resistenza agli urti eccezionali,  nonché grandi resistenze agli sbalzi termici.Per questo motivo le vetrate scorrevoli e le vetrate pieghevoli utilizzano esclusivamente vetri sottoposti a processi di tempera, questo processo rende il vetro diverse volte più resistente dal punto di vista meccanico rispetto a un vetro non trattato oltre a renderlo anche più resistente agli shock termici.Un'altra importante differenza sta nel caso di rottura, un vetro classico non trattato termicamente in caso di rottura va a formare delle lastre che possono essere pericolose, sopratutto se cadono da altezze elevate. Nel caso di rottura di vetri temperati si ha un processo di micro-frantumazione degli stessi andando a formare granelli di dimensioni minori di 1 cm² in modo da non creare pericoli per le persone.Nel vetro temperato stratificato il comportamento a rottura è medesimo del vetro temperato sopracitato, ma i frantumi rimangono coesi grazie a una patina adesiva trasparente posta all'interno del vetro. Adottiamo solamente vetri temperati con marcatura UNI per le sue vetrate scorrevoli e  vetrate pieghevoli.Un ulteriore optional alle nostre vetrate scorrevoli o vetrate pieghevoli sta nella possibilità di personalizzare i vetri con effetti sabbiati, colorati, semitrasparenti, specchiati, decorati con stampa digitali o a mano.



Fermi e chiusure inferiori:

1. Nelle vetrate scorrevoli a pacchetto il blocco della parte inferiore dell'anta di apertura principale è fornito da un fermo a scatto azionabile facilmente sia con la mano che con una leggera pressione del piede.

2. Nelle vetrate pieghevoli a libro vengono posti dei fermi a leva integrati nei profili anta superiori e inferiori, questi, azionati manualmente o con una pressione del piede (come per le vetrate scorrevoli a pacchetto), tengono la vetrata completamente chiusa oppure possono renderla in parte o completamente libera.

3. Nelle vetrate scorrevoli in parallelo il meccanismo di sblocco è inglobato nell'anta primaria con pedali di sblocco e gancio di tenuta a scomparsa nel profilo compensatore laterale.

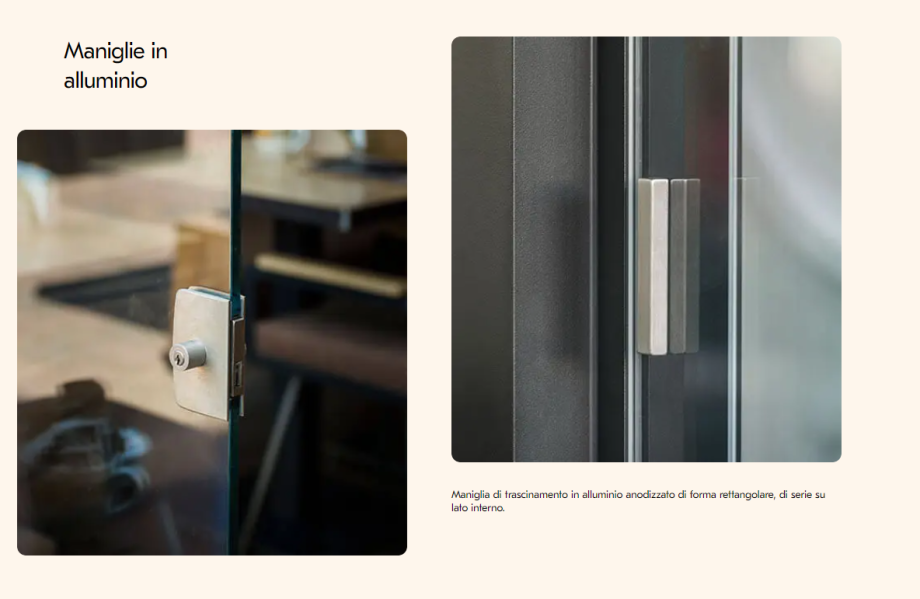

Serrature e pomelli: tutte le vetrate scorrevoli a pacchetto e le vetrate pieghevoli di nostra produzione sono fornite di pomelli in Acciaio Inox torniti con macchine CNC (Controllo Numerico Computerizzato) dal design minimale. Sulle vetrate scorrevoli a pacchetto sono posti sull'anta primaria, mentre sulle vetrate pieghevoli a libro vengono posti su ogni gruppo di ante per accompagnarne l'apertura. Si può installare una speciale serratura con doppia maniglia in Acciaio Inox in modo di avere un'anta di accesso alle vetrate scorrevoli o vetrate pieghevoli sia dall'interno che dall'esterno, oppure qualora servisse un'anta d'apertura indipendente su un punto della vetrata.

Un altro tipo di serratura è una speciale tipologia che va a integrarsi nella sede dei profili delle vetrate pieghevoli a libro, questa serratura lascia visibile solamente il foro di entrata della chiave.Sulle vetrate scorrevoli in parallelo i pomelli sono sostituiti da delle vaschette di trascinamento sempre in acciaio inox, mentre la serratura optional non presenta maniglie sporgenti ma una vaschetta di trascinamento.



Galleria
